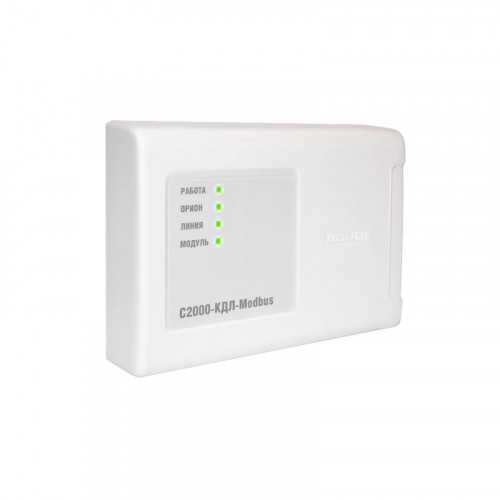

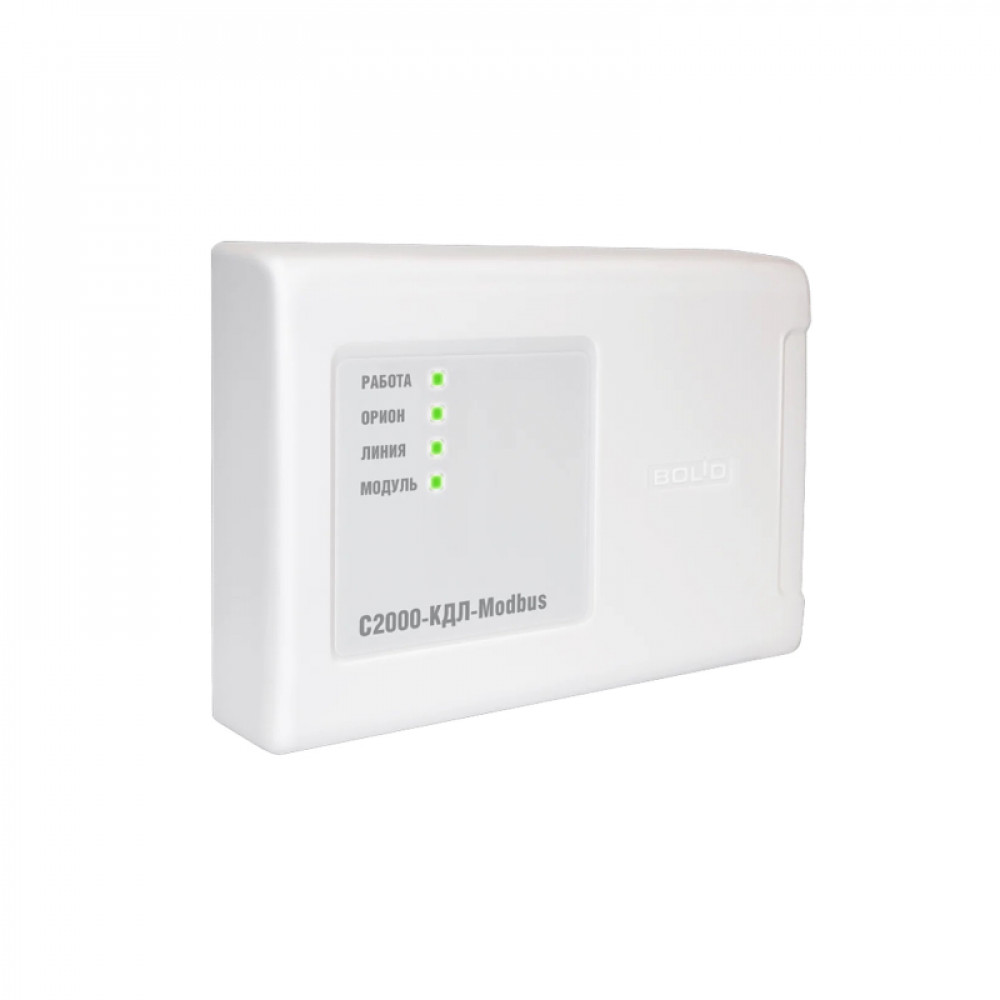

Болид С2000-КДЛ-MODBUS Контроллер двухпроводной линии связи с гальванической изоляцией

Контроллер двухпроводной линии связи с гальванической изоляцией с протоколом Modbus предназначен для автоматизации и диспетчеризации инженерных систем.

Технические характеристики:
Напряжение питания контроллера от внешнего источника питания постоянного тока    от 10,2 до 28,4 В
Количество вводов питания    2
Потребляемая мощность    не более 4 Вт
Потребляемый ток контроллером при питании от источника с выходным напряжением 12 В
максимальное значение    не более 400 мА
типовое значение при отсутствии подключенных АУ    80 мА
типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое    160 мА
Потребляемый ток контроллером при питании от источника с выходным напряжением 24 В
максимальное значение    не более 200 мА
типовое значение при отсутствии подключенных АУ    40 мА
типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое    80 мА
Максимальный выходной ток ДПЛС    не более 100 мА
Контроллер обеспечивает питание всех подключенных АУ суммарным токопотреблением    до 64 мА
Длина двухпроводной линии связи
при сечении жил проводов 0,2 мм2    не более 160 м (диаметр жил не менее 0,5 мм)
при сечении жил проводов 0,5 мм2    не более 400 м (диаметр жил не менее 0,8 мм)
при сечении жил проводов 0,75 мм2    не более 600 м (диаметр жил не менее 1 мм)
при сечении жил проводов 1,5 мм2    не более 1200 м (диаметр жил не менее 1,4 мм)
Количество адресуемых входов/выходов (адресных извещателей и КЦ адресных расширителей, входов адресных счётчиков расхода, выходов реле сигнально-пусковых блоков), подключаемых к контроллеру по двухпроводной линии связи (информационная емкость)    127
Количество зон для возможности группировки входов    64
Количество подключаемых считывателей электронных ключей Touch Memory, Proximity-карт или PIN-кода с выходным интерфейсом Touch Memory (1-Wire, µ-LAN), Wiegand или ABA-TrackII    1
Уровни управления двумя светодиодами (одним двухцветным светодиодом) считывателя    +5 В КМОП
Ограничение тока через светодиоды при прямом подключении    10 мА
Уровень управления звуковым сигнализатором считывателя    +5 В КМОП
Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов)    512
Расстояние от контроллера до считывателя    не более 100 м
Контроллер обеспечивает гальваническую изоляцию двух разделённых групп контактов:
клеммы вводов питания, интерфейс "RS-485(Орион)", интерфейс "RS-232", интерфейс "RS-485(Modbus)", подключение считывателя
клеммы ДПЛС
Максимальное напряжение гальванической изоляции    не более 500 В
Масса контроллера  не более 0,3 кг
Габаритные размеры контроллера 156х107х39 мм
