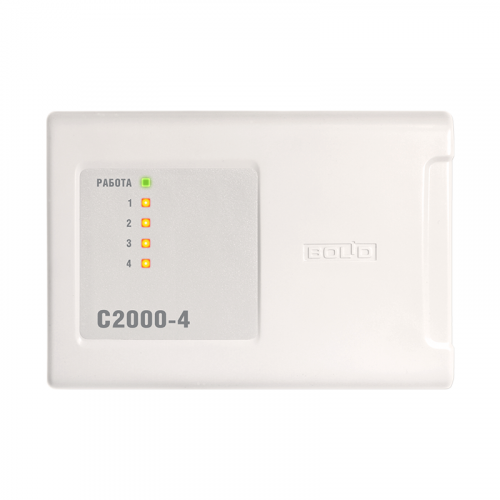

Болид С2000-4 Прибор приемно-контрольный

Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных или пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для охранной сигнализации и контроля доступа может использоваться в автономном режиме.

Технические характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС)    4
Макс. сопротивление проводов ШС без учета оконечного сопротивления
1 кОм для охранных ШС,
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"
20 кОм для охранных ШС,
50 кОм для пожарных ШС
Подключаемые к ШС устройства
Неадресные охранные и пожарные извещатели с релейным выходом    Без ограничений
Неадресные охранные извещатели, питающиеся от ШС    с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС    с общим током потребления до 3 мА
(до 0,6 мА при одновременном включении нормально разомкнутых (НР) и нормально замкнутых (НЗ) извещателей)
Напряжение на каждом входе ШС    24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС    26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация тревог и неисправностей    1 индикатор состояния блока и 4 индикатора состояния каждого из ШС
Энергонезависимый буфер событий    4088 сообщений
Встроенный звуковой сигнализатор    есть
Датчик вскрытия корпуса    микроконтакт
Интерфейс    RS-485
Питание блока    от внешнего источника постоянного тока
Напряжение блока    10,2 ÷ 28,4 В постоянного тока
Количество вводов питания    2
Потребляемый ток    110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В
Готовность к работе после включения питания    не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ)    1 вход
Интерфейс подключаемых считывателей    Touch Memory, Wiegand, ABA TRACK II
Управление светодиодами считывателя    Двумя светодиодами (зеленым и красным).
Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя    Есть. Сигнал управления "+5В КМОП"
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт)    4096
Выходы    4 шт.
Электромагнитные реле    2 шт.: 30 В, 7 А, 100 Вт постоянного тока
Ключи (транзисторные)    2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току
Рабочий диапазон температур    от -40 до +50 °C
Относительная влажность    до 98% при +25 °C
Степень защиты корпуса    IР40
Габаритные размеры    156×107×39 мм
Вес блока    не более 0,3 кг
Программирование блока    программа UProg.exe
Подключение к ПК    через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа    настенный навесной или на DIN-рейку
