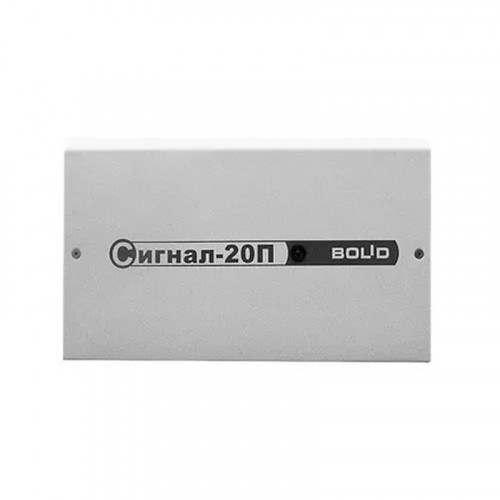

Болид Сигнал-20П исп.01 Прибор приемно-контрольный

Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Отличие "Сигнал-20П" от "Сигнал-20П исп.01" состоит в материале и размере корпуса.

Технические характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС)    20
Макс. сопротивление проводов ШС без учета оконечного сопротивления
1 кОм для охранных ШС
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"
20 кОм для охранных ШС
50 кОм для пожарных ШС
Подключаемые к ШС устройства
Неадресные охранные и пожарные извещатели с релейным выходом    Без ограничений
Неадресные охранные извещатели, питающиеся от ШС    с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС    с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС    19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС    26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация    1 индикатор отображения режимов
Встроенный звуковой сигнализатор    нет
Датчик вскрытия корпуса    микроконтакт
Энергонезависимый буфер событий    4096 сообщения
Интерфейс    RS-485, протокол "Орион", "Орион 2.1"
Питание блока    от внешнего источника постоянного тока
Напряжение питания    10,2 ÷ 28,0 В постоянного тока
Количество вводов питания    2
Потребляемый ток    в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)
200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар
330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания    не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ)    1 вход
Интерфейс подключаемых считывателей    Dallas Touch Memory, iButton
Управление светодиодами считывателя    Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя    Нет
Выходы    5 шт.
Электромагнитные реле (сухой контакт)    3 шт.:
28 В-до 2 А или
80 В - от 0,1 мА до 50 мА
Электромагнитные реле    2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур    от -30 до +50 °C
Относительная влажность    до 98% при +25 °C
Степень защиты корпуса    IР20
Материал корпуса металл
Габаритные размеры 229х136х41 мм
Вес блока     не более 0,8 кг
Программирование блока    программа UProg.exe
Подключение к ПК    через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления    настенный навесной
