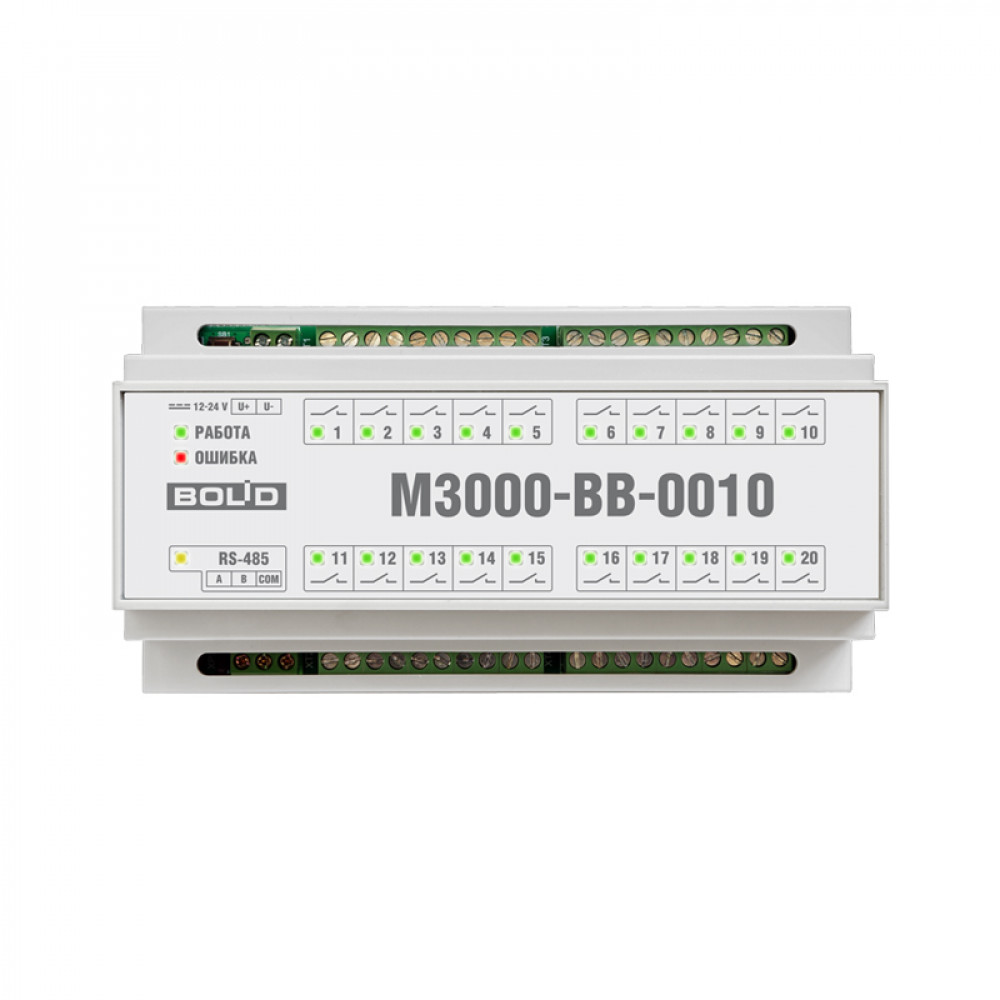

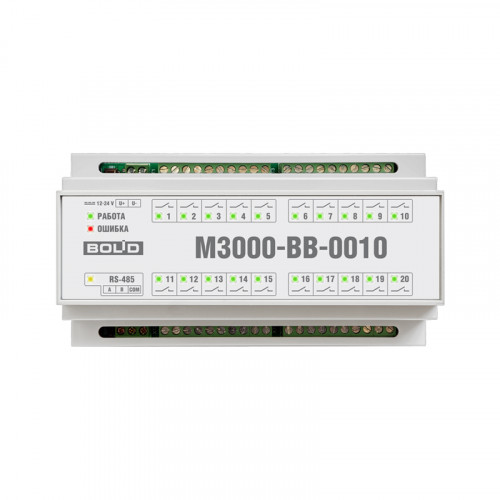

Болид М3000-ВВ-0010 Модуль ввода-вывода

Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.

Технические характеристики:
Тип напряжения питания    постоянное
Напряжение питания, В    (12 … 24) ± 15 %
Потребляемая мощность, Вт, не более    7
Дискретные выходы
Количество дискретных выходов, шт.    20
Тип дискретных выходов    электромагнитное реле типа A (SPST-NO)
Тип коммутируемого напряжения    постоянное, переменное
Максимальное значение коммутируемого напряжения, В, не более    постоянного    30
переменного    250 при cos φ не менее 0,8
Максимальное значение коммутируемого тока, А, не более    5
Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В, не менее    3000 в течение 1 мин (переменное напряжение)
Интерфейс связи
Количество интерфейсов связи, шт.    1
Тип интерфейса    RS-485
Протокол обмена данными    Modbus
Скорость обмена данными, Baud    1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200
Сопротивление встроенной согласующей нагрузки, Ом    120 ± 5%
Допустимое рабочее напряжение между цепями "COM" и "U-", В, не более    переменное    275
постоянное    350
Электрическая прочность изоляции цепей интерфейса относительно остальных цепей прибора, В, не менее    1500 в течение 1 мин (постоянное напряжение)
Условия эксплуатации
Устойчивость по ГОСТ 52931-2008    к климатическим воздействиям    исполнение В4, но для работы при температуре от -40 до +55 °C
к воздействиям атмосферного давления    исполнение P2
к механическим воздействиям    исполнение N1
Диапазон рабочих температур, °С    -40 … +55
Относительная влажность воздуха, %, не более    80 при +35 °С
Прочие характеристики
Ограничения использования режима ШИМ:    механический ресурс (50% ШИМ с периодом 0,5 с без нагрузки)    650 часов
электрический ресурс на резистивную нагрузку:    50% ШИМ с периодом 2,0 с при 250 В 5 А переменного тока    12 часов
50% ШИМ с периодом 2,0 с при 30 В 5 А постоянного тока    27 часов
Степень защиты оболочкой по ГОСТ 14254-2015    IP20
Способ монтажа    на DIN-рейку
Масса, кг, не более    0,4
Габаритные размеры, мм, не более    156×86×59
